Насосы центробежные скваженные(общие сведения)

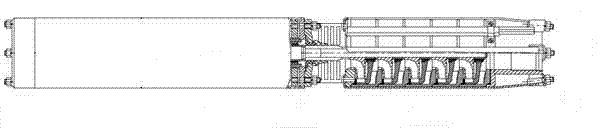

Центробежные скважинные насосы ( ЭЦВ )

Центробежные скважинные электронасосные агрегаты предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ, общей минерализацией (сухой остаток) не более 1500 мг/л, водородным показателем рН 6,5-9,5, температурой до 298 К (25oС), с массовой долей твердых механических примесей не более 0,04%, с содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л.

Насосы – одно - или многоступенчатые с вертикальным расположением вала, работают с подпором (расстояние от поверхности воды до напорного патрубка насоса – обеспечивает смачивание верхнего подшипника при запуске и бескавитационную работу насоса). Величина подпора 1 метр. Ступени насосов – радиального и полуосевого типов. Подшипники насоса и электродвигателя смазываются и охлаждаются водой.

Рабочее положение агрегата – вертикальное.

Электронасосный агрегат спускается в скважину на колонне водоподъемных труб и подвешивается на устье скважины.

Пуск, остановка и защита электронасосного агрегата осуществляется комплексным устройством. Устройство выполняет следующие функции: ручной и автоматический пуск, останов электронасоса в зависимости от уровня воды в резервуаре; отключение электронасоса при коротких замыканиях, длительных перегрузках, при обрыве одной из фаз; защита от сухого хода, световую сигнализацию; контроль нагрузки в одной из фаз.

Пример условного обозначения: ЭЦВ 5-4-125

  • Э – с приводом от погружного электродвигателя; Ц – центробежный; В – для подачи воды;
  • 5 – внутренний диаметр колонны обсадных труб, уменьшенный в 25 раз и округленный, мм;
  • 4 – номинальная подача, м3/ч;
  • 125 – номинальный напор, м.

Станции управления и защиты электронасосов:

Наименование Ток главной цепи, А Управляемая мощность, кВт
СУЗ-10 3-10 1-3
СУЗ-40 10-40 3-13
СУЗ-100 30-100 13-45
СУЗ-200 80-200 45-90
