Кабели силовые повышенной гибкости КПГУ, КПГУТ


ТУ У 31.3-00217099-011-2003

Применение:

Кабели силовые повышенной гибкости, предназначенные для присоединения передвижных механизмов (портальных кранов) к электрическим сетям на номинальное переменное напряжение до 660 В частоты до 400 Гц или постоянное напряжение 1000 В, при изгибах с радиусом не менее 10 диаметров кабеля, при допустимой температуре нагрева токопроводящих жил до 75°С.

Вид климатического исполнения У, ХЛ, Т

Категория размещения - 1, 2, 3.

Конструкция:

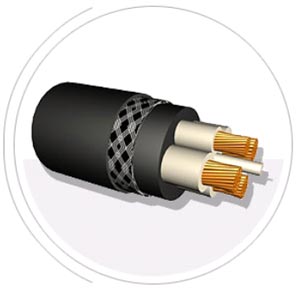

КПГУ, КПГУТ

Кабели повышенной гибкости с медными жилами с резиновой изоляцией, с заполнениями, в резиновой оболочке

  • Токопроводящая жила — Медная, 5 класс по ГОСТ 22483
  • Изоляция — Резина типа РТИ-1
  • Сердечник — Основные и нулевые жилы (жилы заземления) скрученные вокруг резинового сердечника. В кабелях с одной оболочкой междужильные пустоты заполняются жгутами из резины или синтетических нитей
  • Внутренняя оболочка — Резина типа РШТ-2
  • Оплетка — Хлопчатобумажная пряжа
  • Наружная оболочка — Резина типа РШ-1

Технические характеристики:

Электрическое сопротивление изоляции, пересчитаное на 1 км длины и температуру 20°С, МОм, не менее:

  • При приемке и поставке - 50 МОм;

  • Испытательное переменное напряжение 2,5 кВ, частотой 50 Гц в течение 5 мин;

Кабели стойки к многократным изгибам на угол ±п/2 рад при номинальном растягивающем усилии 49 Н (5,0 кгс).

Кабели устойчивы к воздействию пониженной температуры среды, не ниже, минус 50°С.

Кабели устойчивы к воздействию окружающей среды до 50°С.

Кабели устойчивы к изменению температуры окружающей среды, от минус 50°С до плюс 50°С.

Кабели стойки к воздействию солнечного излучения.

Кабели марки КПГУТ стойки к поражению плесневыми грибами.

Минимальный срок службы кабеля - 4 года.

Строительная длина кабеля, не менее 60 м.

Конструктивные данные типо-представителей:

Число и номинальное сечение жил, мм2
Номинальный наружный диаметр, мм
Число и номинальное сечение жил, мм2
Номинальный наружный диаметр, мм
3х50


3х120+1х35
55,8
3х70


3х120+1х50
55,8
3х95


3х120+1х70
57,5
3х120


3х150+1х50
62,3
3х150


3х150+1х70
62,3
3х185


3х185+1х35
65,6
3х70+1х25
44,8
3х185+1х50
67,6
3х70+1х35
46,1
3х185+1х70
67,6
3х95+1х25
51,7
3х185+1х95
69,7
3х95+1х35
51,7




3х95+1х50
53,2
